規整填料支承裝置

編輯:安平萬鼎石化設備制造有限公司 時間:2023年03月08日

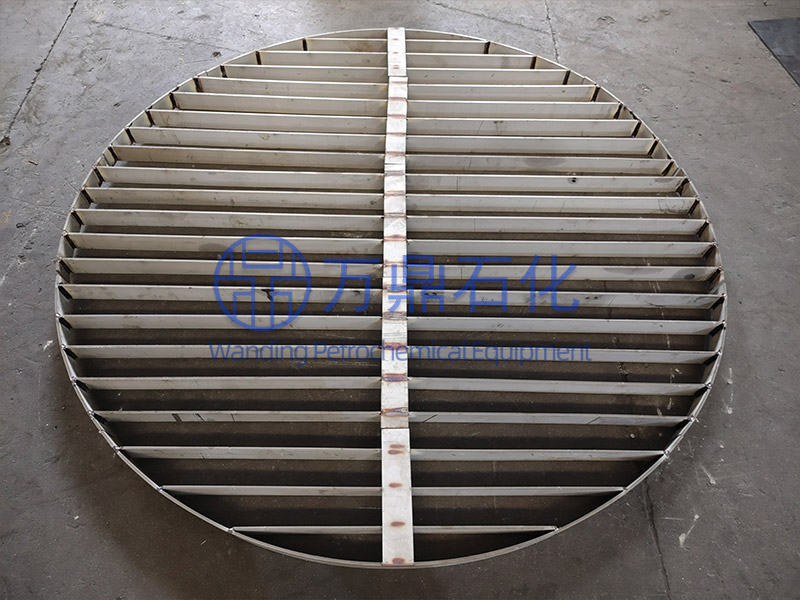

1.支承柵板

由于規整填料的固有結構特點,使用的支承裝置結構簡單,波紋規整填料支承柵板,柵條間距為50?100mm,柵板條下端呈鋸齒狀,以便液體由齒尖均勻流下。對于筒體用法蘭連接的小塔(一般直徑小于1m)可制成整體式結構。它是用3?10mm厚的扁鋼制成,柵板圈與柵條高50?100mm,放置于焊在塔壁內的支承圈或沿周邊均布的支座4?8個上。上述尺寸由柵板支承的填料重量而定。

對于開有人孔的整體塔,支承柵板可制成分塊結構。每塊寬度以從人孔能順利裝入為度。若塔徑超過2m,則應加設一個中間支承梁;若塔徑更大,則應加設多個支承梁。

支承梁一般用工字鋼制成,支承柵板置于其上,周邊亦放置在塔壁支承圈上。塔壁也可不設支承圈,這時支承柵板要與支承梁固定,以防支承柵板落下造成事故。對于特大直徑的塔可不用支承梁而采用桁架結構,它有利于氣液的分布。

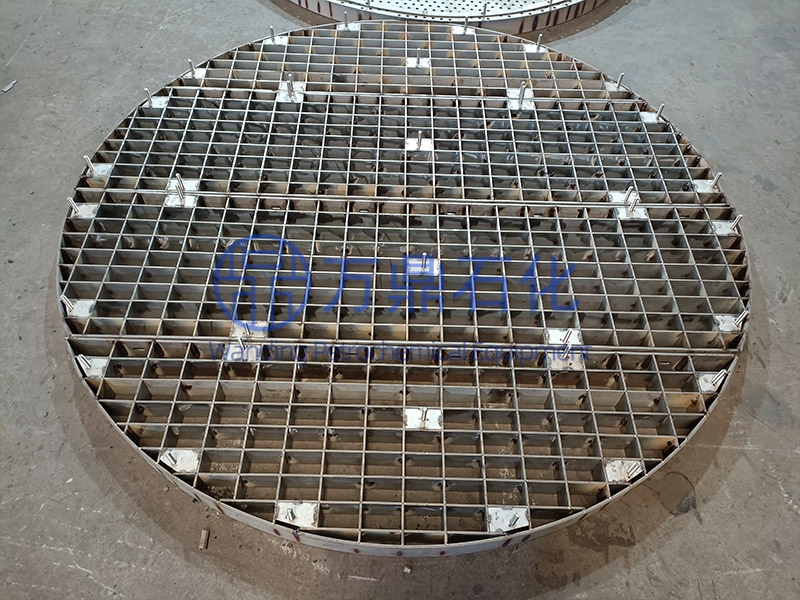

2.柵梁型支承裝置

在大直徑塔中,支承柵板需要梁支承,而支承梁一般用工字鋼制成,這就給氣液流動造成了局部阻力,影響氣體均勻分布。而且大尺寸的工字鋼也占據了塔的空間,為了減小阻力,節省材料及有利于氣液分布我們開發了柵梁型支承裝置,它是用厚鋼板(5?10mm)制成。高度由承重量而定(100?200mm),每個梁的柵條數5~10條,柵條間距為50~100mm,柵條間用定距板加固。柵梁固定在焊于塔壁的支座上。柵梁間有連接板,常規分塊柵板放置于連接板上,使其形成一個完整的支承柵板。柵梁的斷面系數大,因而當使用材料重量相同時,它的強度及剛度都比工字鋼大,而且柵條間隔設計與常規柵板間距相同,故阻力小,氣液分布均勻。在吉化氮肥廠夕2600的甲醇塔中使用,效果很好。



3.波紋填料梁型支承裝置

波紋填料梁型支承裝置,其結構如圖6-56所示,與柵梁支承裝置基本相同,它是用厚度6?10mm高100?200mm的金屬板壓成的70~125¥型板波紋填料塞焊組裝的波紋填料梁代替柵梁支承裝置中的柵梁。在兩個波紋填料梁間的連接?xùn)艞l上放置同型號的填料,其結構同柵梁,如此,支承梁與填料形成一個完整的填料盤。由于它省去了一般填料的工字鋼支承梁,而且斷面系數更高,因而節省了塔的空間及金屬材料,同時,用波紋填料組成的梁具有傳質及氣體分布的作用。
